เกจ/เครื่องวัดการไหลแบบช่องเปิด

ยี่ห้อ: โซลิแดทหมวดหมู่สินค้า: เครื่องมือวัดและควบคุมกระบวนการทางอุตสาหกรรมการวางตำแหน่งแกนกลาง: อุปกรณ์ตรวจวัดเรดาร์แบบแยก-ความแม่นยำสูงแบบหลายฟังก์ชัน-สำหรับสภาพการทำงานทางอุตสาหกรรมที่ซับซ้อน

---

1. ภาพรวม

ซีรีส์ SLDL5250 SoltaSmart Split-เกจวัดระดับเรดาร์/เกจวัดความแตกต่างระดับ/เครื่องวัดอัตราการไหลของช่องเปิดเป็นเครื่องมือวัดทางอุตสาหกรรมประสิทธิภาพสูง-ที่พัฒนาขึ้นอย่างอิสระโดย SOLIDAT โดยผสานรวมเทคโนโลยีคลื่นต่อเนื่องแบบปรับความถี่ขั้นสูง (FMCW) และอัลกอริธึมการประมวลผลก้อง SoltaSmart ที่เป็นกรรมสิทธิ์ ออกแบบมาเพื่อความต้องการการวัดที่หลากหลายของการผลิตทางอุตสาหกรรมสมัยใหม่ ผลิตภัณฑ์นี้รองรับ-โพรบเดี่ยวสำหรับการวัดระดับของเหลว ระยะทาง และการไหลของช่องเปิด ตลอดจน การวัดความแตกต่างระดับความแม่นยำ-โพรบสูง-คู่ และนำไปใช้อย่างกว้างขวางกับการวัดตัวกลางที่เป็นของแข็งและของเหลวในอุตสาหกรรมต่างๆ ด้วยการป้องกันการรบกวน-ที่แข็งแกร่ง ความสามารถในการปรับตัวต่อสภาพแวดล้อมในระดับสูง และการใช้งานที่เรียบง่าย ทำให้กลายเป็นตัวเลือกที่เชื่อถือได้สำหรับการตรวจสอบและควบคุมกระบวนการทางอุตสาหกรรม

---

2. หลักการทำงาน

ตามหลักการทำงานของ FMCW (คลื่นต่อเนื่องแบบมอดูเลตความถี่) ที่สมบูรณ์ อุปกรณ์ซีรีส์ SLDL5250 จะส่งสัญญาณความถี่เชิงเส้น-แบบต่อเนื่องแบบมอดูเลตที่กวาดอย่างเสถียรภายในย่านความถี่ที่ทำงาน เมื่อสัญญาณพบกับพื้นผิวตัวกลางที่วัดได้ (ของแข็ง/ของเหลว) หรือขอบเขตของช่อง สัญญาณจะสะท้อนกลับเป็นคลื่นสะท้อน

เวลาจริงของ-โมดูลประมวลผลความเร็วสูง-ของอุปกรณ์จะเปรียบเทียบความแตกต่างของความถี่ △f ระหว่างคลื่นที่ส่งดั้งเดิมกับคลื่นที่สะท้อน และแปลงความแตกต่างของความถี่ให้เป็นค่าระยะทางที่แม่นยำผ่านการคำนวณอัลกอริทึมแบบมืออาชีพ ตามการกำหนดค่าการใช้งานจริง ข้อมูลที่วัดได้จะถูกแปลงเพิ่มเติมเป็นระดับของเหลว ความแตกต่างระดับ หรือข้อมูลการไหลของช่องสัญญาณเปิดที่ตรงตามมาตรฐานการใช้งานทางอุตสาหกรรม และส่งออกผ่านช่องสัญญาณหลายช่องสำหรับ-การแสดงผลบนไซต์งานและการเข้าถึงระบบควบคุมระยะไกล

การกำหนดค่าโพรบเดี่ยว-: ทำให้สามารถวัดระยะทางปานกลาง ความสูงของระดับของเหลว และอัตราการไหลของช่องเปิด/ปริมาตรการไหลได้อย่างแม่นยำ

การกำหนดค่าโพรบคู่-: บรรลุการวัดที่มีความแม่นยำสูง-ของความแตกต่างระดับและค่าระดับเฉลี่ยระหว่างจุดตรวจวัดสองจุด

---

3. คุณสมบัติหลักของผลิตภัณฑ์

3.1 เทคโนโลยีหลักขั้นสูงและความสามารถในการปรับตัวที่แข็งแกร่ง

เมื่อติดตั้งไมโครโปรเซสเซอร์ขั้นสูง-ประสิทธิภาพสูงและเทคโนโลยีการประมวลผลเสียงสะท้อน SoltaSmart ที่เป็นเอกสิทธิ์ เครื่องมือนี้สามารถระบุและประมวลผลสัญญาณเสียงสะท้อนได้อย่างมีประสิทธิภาพในสภาพการทำงานที่ซับซ้อน เช่น พื้นผิวกลางที่ไม่เรียบ ความปั่นป่วนที่รุนแรง และสิ่งกีดขวางมากมาย ทำให้มั่นใจได้ถึงผลลัพธ์การวัดที่เสถียรและแม่นยำ

3.2 การเลือกความถี่เซ็นเซอร์ที่ยืดหยุ่น

เซ็นเซอร์ความถี่สูง 80GHz หรือ 120GHz ที่เป็นอุปกรณ์เสริม- สามารถเลือกเซ็นเซอร์ความถี่ที่แตกต่างกันได้ตามสถานการณ์การใช้งานจริง (เช่น ช่วงการวัด ประเภทขนาดกลาง การรบกวนสิ่งแวดล้อม) ตอบสนองความต้องการการวัดส่วนบุคคลของสาขาอุตสาหกรรมต่างๆ

3.3 การรุกที่แข็งแกร่งเป็นพิเศษและการป้องกันการรบกวน-

สัญญาณเรดาร์ความถี่สูง-มีความสามารถในการทะลุทะลวงที่แข็งแกร่ง ซึ่งสามารถทะลุผ่านไอน้ำสูง ฝุ่นสูง ควัน และสื่อสิ่งแวดล้อมที่รุนแรงอื่นๆ ได้อย่างมีประสิทธิภาพ และเหมาะอย่างยิ่งสำหรับสภาพการทำงานของไอน้ำสูงและฝุ่นสูง เช่น โรงงานเคมี โรงถลุง คลังเมล็ดพืช และโรงบำบัดน้ำเสีย

3.4 การแก้ไขจุดบกพร่องที่ง่ายดายและประหยัดเวลา-

รองรับ-ไซต์โดยไม่-หยุดการแก้ไขข้อบกพร่อง ไม่จำเป็นต้องเติมหรือล้างคอนเทนเนอร์/ช่องที่วัดได้ระหว่างการแก้ไขจุดบกพร่องและการสอบเทียบ หลีกเลี่ยงผลกระทบของการแก้ไขจุดบกพร่องในกระบวนการผลิตทางอุตสาหกรรม และประหยัด-การดำเนินงานของไซต์และเวลาในการบำรุงรักษาได้อย่างมาก

3.5 การกำจัดเสียงสะท้อนอันชาญฉลาด

ฟังก์ชันอัจฉริยะ "False Echo Learning" ในตัว- เครื่องมือสามารถเรียนรู้และบันทึกสัญญาณลักษณะเฉพาะของเสียงสะท้อนเท็จหลายรายการโดยอัตโนมัติซึ่งเกิดจากผนังถัง หน้าแปลน ขายึด และโครงสร้างอื่นๆ และล็อคสัญญาณเสียงสะท้อนที่แท้จริงของตัวกลางที่วัดได้อย่างแม่นยำ ช่วยให้มั่นใจในความแม่นยำในการวัดภายใต้สภาวะโครงสร้างที่ซับซ้อน

3.6 การออกแบบการทำงานและบำรุงรักษาอย่างมีมนุษยธรรม

รองรับอินเทอร์เฟซการทำงานหลายภาษา (รวมถึงภาษาจีนและอังกฤษ) ปรับให้เข้ากับพฤติกรรมการทำงานของช่างเทคนิคในประเทศและภูมิภาคต่างๆ

ด้วยฟังก์ชันการแสดงเสียงสะท้อนแบบเรียลไทม์และการแสดงเสียงสะท้อนที่ผิดพลาด - เจ้าหน้าที่แก้ไขข้อบกพร่องที่ไซต์งานสามารถดูรูปคลื่นของสัญญาณและข้อมูลลักษณะเฉพาะได้ ซึ่งช่วยอำนวยความสะดวกในการวิเคราะห์ข้อผิดพลาดอย่างรวดเร็ว การปรับพารามิเตอร์ และการบำรุงรักษารายวัน

3.7 เกรดการป้องกันสูงและการใช้งานที่ทนทาน

หัววัดและตัวควบคุมได้รับการออกแบบมาให้มีประสิทธิภาพการป้องกันสูง โดยมีเกรดการป้องกันสูงระดับ IP68 ซึ่งสามารถต้านทานการแช่น้ำในระยะยาว การสะสมของฝุ่น การกัดเซาะของฝนและหิมะ และเหมาะสำหรับการใช้งานทางอุตสาหกรรมที่รุนแรง-ในสภาพแวดล้อมไซต์งาน ซึ่งช่วยยืดอายุการใช้งานของเครื่องมือได้อย่างมีประสิทธิภาพ

3.8 โหมดการสื่อสารและสัญญาณเอาท์พุตที่หลากหลาย

เข้ากันได้อย่างสมบูรณ์กับโปรโตคอลการสื่อสารกระแสหลักทางอุตสาหกรรมและโหมดเอาต์พุตสัญญาณ รองรับ HART, Modbus, Profibus PA, Foundation Fieldbus, AUTBUS บัส รวมถึงการสื่อสารไร้สายระยะไกล GPRS/CDMA และการสื่อสารท้องถิ่น Bluetooth เชื่อมต่อกับ DCS, PLC และระบบควบคุมอุตสาหกรรมอื่นๆ ได้ง่าย ทำให้สามารถรับส่งข้อมูลบน-ไซต์งานและควบคุมข้อมูลระยะไกลได้

3.9 แอปพลิเคชันสถานการณ์ที่หลากหลาย-และหลากหลาย-

การรวมฟังก์ชันการวัดหลายรายการไว้ในเครื่องเดียว สามารถใช้ได้กับการวัดระดับกลางของของแข็งและของเหลว ความแตกต่างระดับหลาย-จุดและการวัดระดับเฉลี่ย และการวัดการไหลของช่องสัญญาณแบบเปิดแบบมืออาชีพ มันสามารถนำมาใช้กันอย่างแพร่หลายในปิโตรเลียม, เคมี, พลังงานไฟฟ้า, โลหะ, การบำบัดน้ำ, เมล็ดพืชและน้ำมัน, วัสดุก่อสร้างและสาขาอุตสาหกรรมอื่น ๆ

3.10 ประสิทธิภาพที่มั่นคงและคุณภาพที่เชื่อถือได้

เป็นไปตามมาตรฐานการผลิตทางอุตสาหกรรมระดับสากลสำหรับ R&D และการผลิต โดยมีแรงดันกระบวนการและการปรับอุณหภูมิที่มั่นคง และผ่านการรับรองที่เชื่อถือได้ระดับสากลหลายรายการ ทำให้มั่นใจในความน่าเชื่อถือและเสถียรภาพของการดำเนินงานต่อเนื่อง{0}}ในระยะยาวในสภาพแวดล้อมทางอุตสาหกรรม

---

4. พารามิเตอร์ทางเทคนิค

ข้อมูลจำเพาะ	SLDL5258	SLDL2559
แอปพลิเคชัน	ระดับ ความแตกต่างระดับ และการวัดค่าเฉลี่ยในสาขาอุตสาหกรรมต่างๆ การวัดการไหลของช่องเปิดแบบมืออาชีพ	สอดคล้องกับ SLDL5258
การเชื่อมต่อกระบวนการ	G1/A, NPT1, หน้าแปลน (อินเทอร์เฟซมาตรฐานหลายรายการสำหรับการติดตั้งบน-ไซต์)	G1A, NPT1, หน้าแปลน (ตัวเลือกอินเทอร์เฟซที่หลากหลายเพื่อตอบสนองความต้องการการติดตั้งที่แตกต่างกัน)
วัสดุที่อยู่อาศัยของทรานสดิวเซอร์	PU/PC/PTFE/Ceramic/316 (ทนต่อ-การกัดกร่อน การสึกหรอ- เหมาะสำหรับสื่อที่มีฤทธิ์กัดกร่อนต่างๆ)	PU/PC/PTFE/Ceramic/316 (วัสดุประสิทธิภาพสูง-เช่นเดียวกับ SLDL5258 โดยมีการกัดกร่อนและทนต่อการสึกหรอสูง)
อุณหภูมิกระบวนการ	-40 ~ 90 องศา (การปรับอุณหภูมิได้กว้าง เหมาะสำหรับสภาพการทำงานที่มีอุณหภูมิต่ำ/สูง)	-40 ~ 95 องศา (ความทนทานต่ออุณหภูมิสูงสูงกว่า เหมาะสำหรับสถานการณ์อุตสาหกรรมที่มีอุณหภูมิสูงมากกว่า)
ความดันกระบวนการ	-0.7 … 5 MPa (ปรับให้เข้ากับสภาพแวดล้อมการทำงานที่มีแรงดันลบ แรงดันปกติ และแรงดันบวก)	สอดคล้องกับ SLDL5258
ช่วงการวัด	0.05 … 120 ม. (ช่วงการวัดกว้างพิเศษ- ครอบคลุมความต้องการในการวัดระยะทางระดับไมโคร-และระยะไกล-)	สอดคล้องกับ SLDL5258
ความถี่ในการส่ง	80GHz	120GHz
มุมส่งสัญญาณ	8 องศา (ครอบคลุมลำแสงกว้าง เหมาะสำหรับจุดวัดพื้นที่ขนาดใหญ่-)	3 องศา (ลำแสงแคบ ป้องกันการรบกวน-สูง เหมาะสำหรับจุดการวัดขนาดเล็กและสถานการณ์สิ่งกีดขวางที่ซับซ้อน)
สัญญาณเอาท์พุต	4...20mA HART 2-สาย/4 สาย; Profibus PA, มูลนิธิ Fieldbus; โปรโตคอล Modbus, 485 บัส; รีโมท GPRS/CDMA, การสื่อสาร Bluetooth; รถบัสออโต้บัส; รองรับการถ่ายทอด 4 ช่องสัญญาณ (เอาต์พุตหลายช่องสัญญาณ ตอบสนองความต้องการการควบคุมที่หลากหลาย)	สอดคล้องกับ SLDL5258
การรับรอง	CE, EMC, ความปลอดภัยของ CE, FCC ส่วนที่ 15, ระดับซีล (การรับรองที่เชื่อถือได้ระดับสากล เป็นไปตามมาตรฐานการใช้งานทางอุตสาหกรรมระดับโลก)	สอดคล้องกับ SLDL5258

---

5. การติดตั้งและการจับคู่

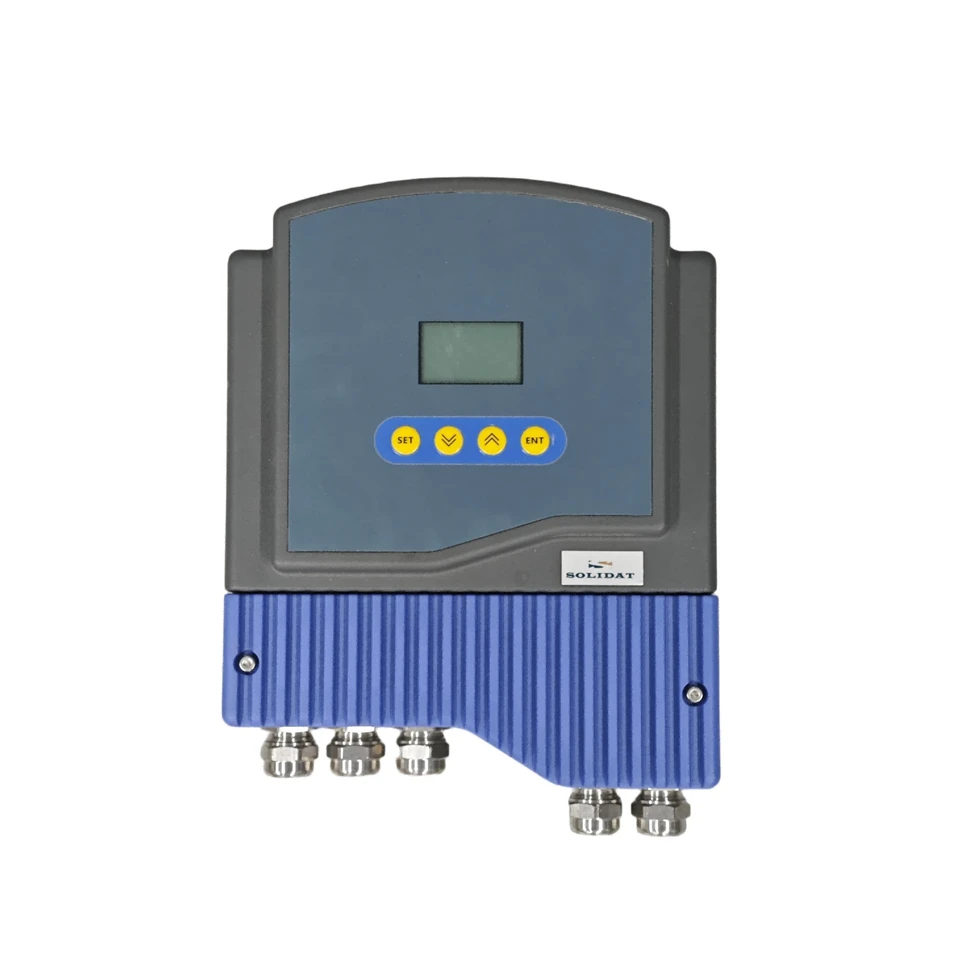

ซีรีส์ SLDL5250 ใช้การออกแบบโครงสร้างแบบแยก- (โพรบ + ตัวควบคุมอิสระ) ซึ่งมีความยืดหยุ่นและสะดวกสำหรับการติดตั้ง: สามารถติดตั้งโพรบได้ที่-จุดตรวจวัดที่ไซต์งาน (ถัง ช่อง กาต้มน้ำปฏิกิริยา ฯลฯ) และตัวควบคุมสามารถติดตั้งใน-ห้องผ่าตัดที่ไซต์งานหรือห้องควบคุมส่วนกลางที่มีสภาพแวดล้อมที่ดี ซึ่งสะดวกสำหรับ-การทำงานที่ไซต์งานและการบำรุงรักษารายวัน

ผลิตภัณฑ์นี้มีอินเทอร์เฟซกระบวนการอุตสาหกรรมมาตรฐานและพอร์ตการสื่อสารสากล ซึ่งสามารถเชื่อมต่อโดยตรงกับคอนเทนเนอร์อุตสาหกรรม ช่องเปิด และระบบควบคุมต่างๆ โดยไม่ต้องใช้อุปกรณ์แปลงที่ตรงกันเพิ่มเติม ลดความยากและค่าใช้จ่ายในการ-ติดตั้งและแก้ไขจุดบกพร่องที่ไซต์งาน

---

6. เกี่ยวกับโซลแดท

SOLIDAT INDUSTRIAL HOLDINGS LIMITED เป็นองค์กรมืออาชีพที่มุ่งเน้นด้านการวิจัยและพัฒนา การผลิต และการขายเครื่องมือวัดและควบคุมกระบวนการทางอุตสาหกรรม บริษัทยึดมั่นในแนวคิด "ประโยชน์ที่มั่นคง เทคโนโลยีที่เชื่อถือได้" โดยมีทีมงาน R&D มืออาชีพ ตลอดจนการผลิตและการทดสอบอุปกรณ์ที่ทันสมัย ​​และมุ่งมั่นที่จะจัดหาเครื่องมือวัด-คุณภาพสูง ประสิทธิภาพ{2}}สูง และ-ความน่าเชื่อถือสูง ให้กับลูกค้าอุตสาหกรรมทั่วโลก

ผลิตภัณฑ์ของ SOLIDAT ครอบคลุมมาตรวัดระดับเรดาร์ มิเตอร์วัดการไหล เกจวัดความดัน และหลายประเภทอื่นๆ และมีการใช้กันอย่างแพร่หลายในปิโตรเลียม เคมี พลังงานไฟฟ้า การบำบัดน้ำ โลหะวิทยา การแปรรูปเมล็ดพืชและน้ำมัน และสาขาอุตสาหกรรมหลักอื่นๆ โดยมอบโซลูชันการวัดกระบวนการที่มีประสิทธิภาพ แม่นยำ และมีเสถียรภาพสำหรับการผลิตและการดำเนินงานของลูกค้า ได้รับการยอมรับอย่างสูงจากลูกค้าทั่วโลกด้วยคุณภาพผลิตภัณฑ์ที่ยอดเยี่ยมและ-บริการหลังการขายที่สมบูรณ์แบบ

---

7. ติดต่อเรา

เราให้คำปรึกษาด้านเทคนิคก่อน{0}}การขายอย่างมืออาชีพ -คำแนะนำในการติดตั้งที่ไซต์งาน และ-บริการบำรุงรักษาหลังการขาย เพื่อแก้ไข-ปัญหาการวัดผลทุกรอบให้กับลูกค้า

เว็บไซต์อย่างเป็นทางการ: www.solidAT.net

โทรศัพท์สำนักงานในจีน: +86 10 86468485

ความร่วมมือทางธุรกิจ: ยินดีต้อนรับที่จะติดต่อเราเพื่อขอคำปรึกษาด้านเทคนิคและความต้องการปรับแต่งผลิตภัณฑ์

---

8. ข้อจำกัดความรับผิดชอบ

SOLIDAT ขอสงวนสิทธิ์ในการปรับเปลี่ยนและเพิ่มประสิทธิภาพพารามิเตอร์ทางเทคนิคของผลิตภัณฑ์โดยไม่ต้องแจ้งให้ทราบล่วงหน้าตามความก้าวหน้าทางเทคโนโลยีและความต้องการของตลาด พารามิเตอร์ผลิตภัณฑ์จริงจะมีผลเหนือกว่าผลิตภัณฑ์ที่จัดส่ง สำหรับเอกสารทางเทคนิคโดยละเอียดและแบบการติดตั้ง โปรดปรึกษาเจ้าหน้าที่ด้านเทคนิคมืออาชีพของ SOLIDAT
