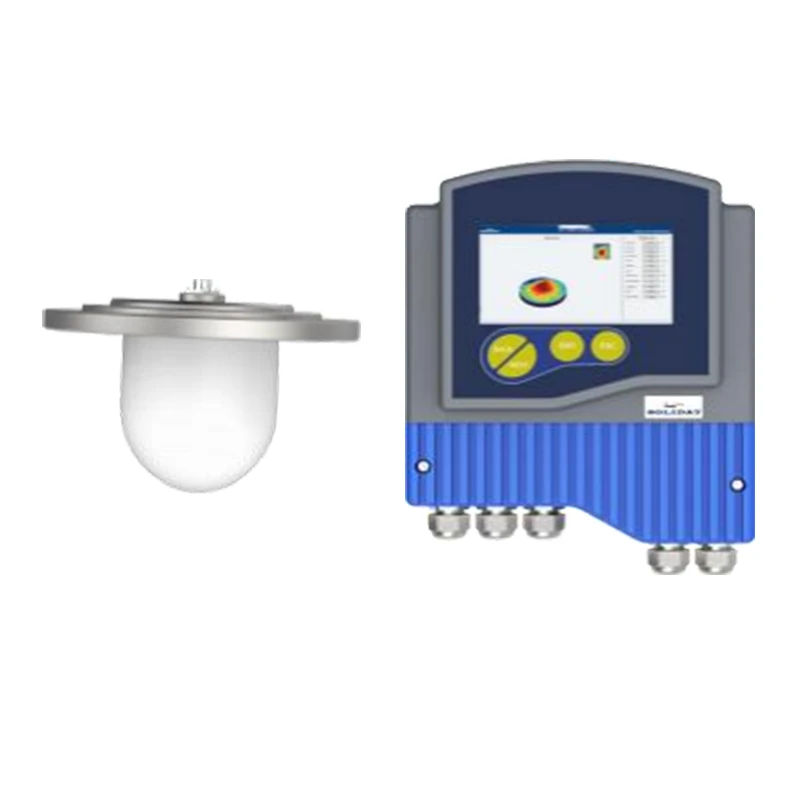

เครื่องมือวัดระดับเรดาร์และปริมาตร Soltascan3D
SLDL53-10 Soltascan3D Radar Level & Volume Measuring Instrument ทำการสแกนความละเอียดสูงแบบพาโนรามา 360 องศาของอวกาศผ่านคลื่นเรดาร์เทราเฮิร์ตซ์ เมื่อผสานรวมกับการประมวลผลพอยต์คลาวด์, AI, การเรียนรู้ของเครื่องจักร และเทคโนโลยีการสร้างแบบจำลอง 3 มิติ จะส่งข้อมูลการสแกนไปยังเซิร์ฟเวอร์ Edge อัลกอริธึมเฉพาะทางระดับมืออาชีพถูกนำมาใช้สำหรับการประมวลผลข้อมูล การติดตั้งที่แม่นยำ และการกำจัดสัญญาณรบกวน เพื่อรับข้อมูลวัสดุ 3 มิติอย่างรวดเร็วและแม่นยำ และสร้างภาพ 3 มิติที่มองเห็นได้ ในขณะเดียวกันก็จะคำนวณพารามิเตอร์ที่สำคัญ เช่น ระดับวัสดุ ปริมาตร และน้ำหนัก ผลลัพธ์การวัดจะถูกแชร์ผ่านอินเทอร์เน็ตของสรรพสิ่งระดับอุตสาหกรรม (IIoT) เพื่อการรับชมพร้อมกันบนเทอร์มินัลหลายเครื่อง และระบบ DCS สามารถเข้าถึงข้อมูลการวัดและกราฟิก 3D ได้โดยตรง
- การแนะนำสินค้า
Solidat Applied Technologies Ltd. เป็นหนึ่งในผู้ผลิตและซัพพลายเออร์ชั้นนำของเครื่องมือวัดระดับเรดาร์และปริมาตร soltascan3d ในประเทศจีน และยังรองรับบริการที่ปรับแต่งตามความต้องการอีกด้วย โปรดซื้อสินค้าคุณภาพสูงในสต็อกที่นี่และรับใบเสนอราคาจากโรงงานของเรา มีบริการที่ดีและราคาที่สมเหตุสมผล
#คุณสมบัติของสินค้า
- การวัดแบบไม่สัมผัส-อย่างต่อเนื่อง
- ไม่ได้รับผลกระทบจากปัจจัยด้านสิ่งแวดล้อม เช่น อุณหภูมิ ความดัน ความชื้น และฝุ่น
- สามารถตรวจวัดพื้นผิวที่เป็นผงหรือวัสดุที่เป็นของแข็งได้
- ตรวจจับสัณฐานวิทยาของกรวยด้านบน ด้านล่างของกรวย และการสะสมของวัสดุบนผนังด้านข้างของไซโล
- ให้ข้อมูลระยะทางต่ำสุด สูงสุด และเฉลี่ย
- การทำงานที่มั่นคงในสภาพแวดล้อมที่มีฝุ่นสูงมาก
- ช่วยให้การคำนวณปริมาตรไซโลมีความแม่นยำสูง-
- รองรับหลายโปรโตคอล รวมถึง 4-20mA, HART, PA, FF, Modbus, TCP/IP, AUTBUS และ Ethernet-APL
- ช่วงการวัดสูงสุดถึง 30 เมตร
- มีฟังก์ชันทำความสะอาดตัวเอง-และมีข้อกำหนดการบำรุงรักษาต่ำมาก
#ลักษณะการวัด
|
ความถี่ในการวัด |
120GHz~140GHz |
|
|
ขอบเขตการสแกน |
30ม. @แนวนอน 360 องศา แนวตั้ง 110 องศา |
|
|
วัสดุของส่วนประกอบที่ไม่สัมผัส- |
||
|
ลำเรือ |
สเปรย์-ชิ้นส่วนอะลูมิเนียมหล่อขึ้นรูป- |
|
|
ครอบคลุมหน้าต่างสังเกตเปลือก |
เมอร์ลอน |
|
|
เสาอากาศ |
PTFE+PEEK |
|
|
หน้าแปลน |
สแตนเลส 316 |
|
|
ปัจจัยกั้น |
||
|
ปริมาณเรดาร์ |
225*123*123มม |
|
|
ระดับเสียงของตัวควบคุม |
285*211*104มม |
|
|
น้ำหนัก |
3.6 กก.+3 กก |
|
|
แบบฟอร์มเอาท์พุต |
||
|
สัญญาณเอาท์พุต |
รองรับโปรโตคอล 4-20mA, HART, PA, FF, Modbus, TCP/IP, AUTBUS และ Ethernet-APL (อุปกรณ์เสริม) |
|
|
อัตราส่วนความละเอียด |
1 มม |
|
|
สัญญาณความผิดปกติ 4-20mA |
เอาต์พุตกระแสไฟไม่เปลี่ยนแปลง, 22 mA > 3.6 mA (ปรับได้) |
|
|
ขีดจำกัดกระแส 4-20mA |
22mA |
|
|
โหลดเอาต์พุต 4-20mA |
สูงสุด 500 โอห์ม |
|
|
สภาพแวดล้อม |
||
|
สิ่งแวดล้อม / การเก็บรักษา / อุณหภูมิในการขนส่ง |
ประเภทมาตรฐาน: -40 ถึง +185 องศา F (-40 ถึง 85 องศา ); ประเภทอุณหภูมิสูง: -40 ถึง +356 องศา F (-40 ถึง 180 องศา ) |
|
|
ความชื้นสัมพัทธ์ |
20% ถึง 85% |
|
|
ความสูง |
16,400 ฟุต (5,000 ม.) |
|
|
เงื่อนไขกระบวนการ |
||
|
ความดันภาชนะ |
-0.2 ถึง 3 บาร์ (2.9 ถึง 41.5 psi หรือ-20 ถึง 100 kPa) |
|
|
อุณหภูมิกระบวนการ |
||
|
อุณหภูมิกระบวนการ (วัดที่ส่วนต่อประสานกระบวนการ) |
ประเภทมาตรฐาน: -40 ถึง +185 องศา F (-40 ถึง 85 องศา ); ประเภทอุณหภูมิสูง: -40 ถึง +356 องศา F (-40 ถึง 180 องศา ) |
|
|
ประสิทธิภาพการป้องกันการสั่นสะเทือน |
5–500 เฮิรตซ์, 5 ก. (แกนสามแกน X/Y/Z) @GB/T 2423.10 / IEC 60068-2-6 |
|
|
ข้อมูลเครื่องกลไฟฟ้า |
||
|
ทางเข้าสายเคเบิล / ปลั๊ก |
รายการสายเคเบิล 1 × M20 × 1.5 (สายเคเบิลที่ใช้ร่วมกันได้) |
|
|
ปลั๊กตาบอด 1 × M20 × 1.5 |
||
|
หรือช่องต่อสายเคเบิลขนาด 2×1/2NPT |
||
|
แผงแสดงผล |
||
|
หน้าจอแสดงผล |
หน้าจอ LCD สี |
|
|
ตัวควบคุม |
คีย์บอร์ด + เมาส์ + บลูทูธ |
|
|
ระดับการป้องกัน |
IP67 |
|
|
แหล่งที่มา |
||
|
แรงดันไฟฟ้าบริการ |
20 ถึง 3 2 VDC, 110 VAC หรือ 220 VDC |
|
|
การกระจายพลังงาน |
สูงสุด. 1.5 วัตต์ @ 24VDC |
|
|
มาตรการป้องกันไฟฟ้า |
||
|
การป้องกันไฟฟ้า |
การป้องกัน IP67 เป็นไปตามมาตรฐาน IEC60529 |
|
#เกี่ยวกับโซลแดท
SOLIDAT INDUSTRIAL HOLDINGS LIMITED เป็นองค์กรมืออาชีพที่มุ่งเน้นด้านการวิจัยและพัฒนา การผลิต และการขายเครื่องมือวัดและควบคุมกระบวนการทางอุตสาหกรรม บริษัทยึดมั่นในแนวคิด "ประโยชน์ที่มั่นคง เทคโนโลยีที่เชื่อถือได้" โดยมีทีมงาน R&D มืออาชีพ ตลอดจนการผลิตและการทดสอบอุปกรณ์ที่ทันสมัย และมุ่งมั่นที่จะจัดหาเครื่องมือวัด-คุณภาพสูง ประสิทธิภาพ{2}}สูง และ-ความน่าเชื่อถือสูง ให้กับลูกค้าอุตสาหกรรมทั่วโลก
ผลิตภัณฑ์ของ SOLIDAT ครอบคลุมมาตรวัดระดับเรดาร์ มิเตอร์วัดการไหล เกจวัดความดัน และหลายประเภทอื่นๆ และมีการใช้กันอย่างแพร่หลายในปิโตรเลียม เคมี พลังงานไฟฟ้า การบำบัดน้ำ โลหะวิทยา การแปรรูปเมล็ดพืชและน้ำมัน และสาขาอุตสาหกรรมหลักอื่นๆ โดยมอบโซลูชันการวัดกระบวนการที่มีประสิทธิภาพ แม่นยำ และมีเสถียรภาพสำหรับการผลิตและการดำเนินงานของลูกค้า ได้รับการยอมรับอย่างสูงจากลูกค้าทั่วโลกด้วยคุณภาพผลิตภัณฑ์ที่ยอดเยี่ยมและ-บริการหลังการขายที่สมบูรณ์แบบ
#ติดต่อเรา
เราให้คำปรึกษาด้านเทคนิคก่อน{0}}การขายอย่างมืออาชีพ -คำแนะนำในการติดตั้งที่ไซต์งาน และ-บริการบำรุงรักษาหลังการขาย เพื่อแก้ไข-ปัญหาการวัดผลทุกรอบให้กับลูกค้า
เว็บไซต์อย่างเป็นทางการ: www.solidAT.net
โทรศัพท์สำนักงานในจีน: +86 10 86468485
ความร่วมมือทางธุรกิจ: ยินดีต้อนรับที่จะติดต่อเราเพื่อขอคำปรึกษาด้านเทคนิคและความต้องการปรับแต่งผลิตภัณฑ์
#ข้อจำกัดความรับผิดชอบ
SOLIDAT ขอสงวนสิทธิ์ในการปรับเปลี่ยนและเพิ่มประสิทธิภาพพารามิเตอร์ทางเทคนิคของผลิตภัณฑ์โดยไม่ต้องแจ้งให้ทราบล่วงหน้าตามความก้าวหน้าทางเทคโนโลยีและความต้องการของตลาด พารามิเตอร์ผลิตภัณฑ์จริงจะมีผลเหนือกว่าผลิตภัณฑ์ที่จัดส่ง สำหรับเอกสารทางเทคนิคโดยละเอียดและแบบการติดตั้ง โปรดปรึกษาเจ้าหน้าที่ด้านเทคนิคมืออาชีพของ SOLIDAT
