มุมลําแสงส่งผลต่อการวัดเครื่องวัดระดับเรดาร์อย่างไร?

เฮ้! ในฐานะซัพพลายเออร์เครื่องวัดระดับเรดาร์ ฉันได้เห็นโดยตรงแล้วว่าการเข้าใจทุกรายละเอียดเล็กๆ น้อยๆ เกี่ยวกับอุปกรณ์เหล่านี้มีความสำคัญเพียงใด แง่มุมหนึ่งที่มักถูกมองข้ามแต่อาจส่งผลกระทบอย่างมากต่อประสิทธิภาพก็คือมุมลำแสง ดังนั้น เรามาดูกันว่ามุมลำแสงส่งผลต่อการวัดเครื่องวัดระดับเรดาร์อย่างไร

ก่อนอื่น มุมลำแสงคืออะไรกันแน่? ลองคิดว่ามันเป็นการแพร่กระจายของสัญญาณเรดาร์เมื่อมันออกจากเสาอากาศ มีหน่วยวัดเป็นองศา และกำหนดความกว้างของลำแสงเรดาร์เมื่อถึงเป้าหมาย มุมลำแสงแคบหมายความว่าสัญญาณกระจุกตัวอยู่ในพื้นที่ขนาดเล็ก ในขณะที่มุมลำแสงกว้างจะกระจายสัญญาณออกไปในพื้นที่ขนาดใหญ่

ตอนนี้ เรามาพูดถึงว่าสิ่งนี้ส่งผลต่อความแม่นยำในการวัดอย่างไร เมื่อคุณใช้เครื่องวัดระดับเรดาร์เพื่อวัดระดับของเหลวหรือของแข็งในถัง คุณต้องการให้สัญญาณตกกระทบพื้นผิวของวัสดุโดยตรง หากมุมลำแสงกว้างเกินไป สัญญาณอาจสะท้อนออกจากผนังถังหรือวัตถุอื่นๆ ภายใน ทำให้เกิดเสียงสะท้อนที่ผิดพลาด เสียงสะท้อนที่ผิดพลาดเหล่านี้อาจทำให้มิเตอร์วัดระดับเรดาร์ระบุระดับของวัสดุได้อย่างแม่นยำได้ยาก ซึ่งนำไปสู่การวัดที่ไม่ถูกต้อง

ในทางกลับกัน หากมุมลำแสงแคบเกินไป สัญญาณอาจไม่ครอบคลุมพื้นผิวทั้งหมดของวัสดุ นอกจากนี้ยังสามารถนำไปสู่การวัดที่ไม่ถูกต้อง โดยเฉพาะอย่างยิ่งหากพื้นผิวของวัสดุไม่เรียบหรือมีสิ่งกีดขวางในถัง ตัวอย่างเช่น หากคุณกำลังวัดระดับของเหลวในถังที่มีหลังคาลอย มุมลำแสงแคบอาจกระทบกับหลังคาเท่านั้น ไม่ใช่พื้นผิวของเหลว ทำให้คุณอ่านค่าไม่ถูกต้อง

แล้วคุณจะเลือกมุมลำแสงให้เหมาะกับการใช้งานของคุณได้อย่างไร? มันขึ้นอยู่กับปัจจัยบางประการ ก่อนอื่นคุณต้องพิจารณาขนาดและรูปร่างของถังก่อน หากคุณใช้ถังขนาดเล็กที่มีรูปทรงเรียบง่าย มุมลำแสงแคบก็อาจเพียงพอแล้ว อย่างไรก็ตาม หากคุณใช้ถังขนาดใหญ่ที่มีรูปร่างซับซ้อน หรือหากมีสิ่งกีดขวางภายในถัง อาจจำเป็นต้องมีมุมลำแสงที่กว้างขึ้นเพื่อให้แน่ใจว่าสัญญาณครอบคลุมพื้นผิวทั้งหมดของวัสดุ

อีกปัจจัยที่ต้องพิจารณาคือประเภทของวัสดุที่คุณกำลังวัด วัสดุบางชนิด เช่น ของเหลว มีพื้นผิวเรียบซึ่งสะท้อนสัญญาณเรดาร์ได้ดี สำหรับวัสดุเหล่านี้ มุมลำแสงที่แคบลงอาจเพียงพอ อย่างไรก็ตาม วัสดุอื่นๆ เช่น ของแข็งหรือผง มีพื้นผิวขรุขระที่กระจายสัญญาณเรดาร์ สำหรับวัสดุเหล่านี้ อาจจำเป็นต้องมีมุมลำแสงที่กว้างขึ้นเพื่อให้แน่ใจว่าสัญญาณสามารถเจาะพื้นผิวและไปถึงวัสดุด้านล่างได้

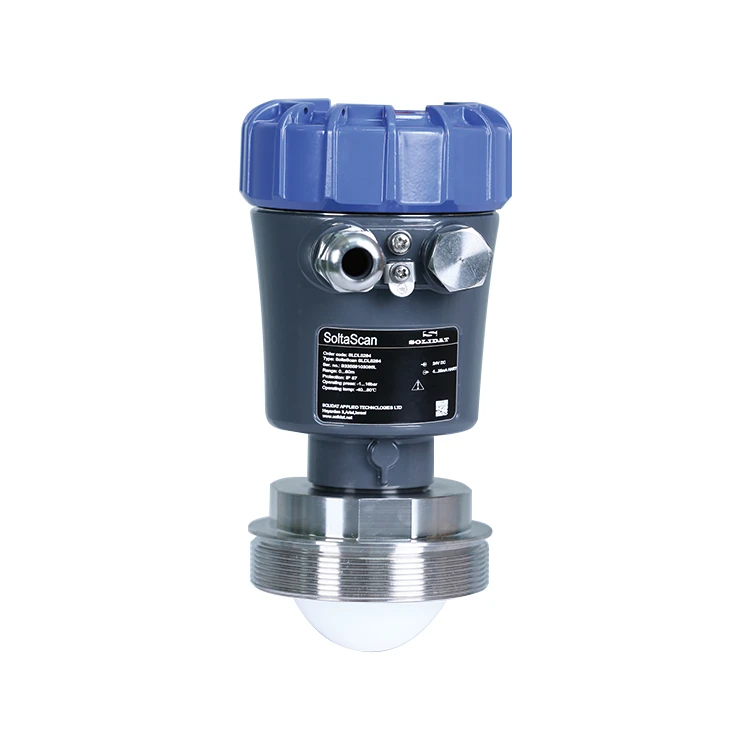

ที่บริษัทของเรา เรามีเครื่องวัดระดับเรดาร์หลากหลายประเภทพร้อมมุมลำแสงที่แตกต่างกันเพื่อให้เหมาะกับการใช้งานที่หลากหลาย ตัวอย่างเช่นของเราSLDL5284 เรดาร์ 80 กิกะเฮิร์ตซ์มีมุมลำแสงแคบเพียง 4 องศา ทำให้เหมาะสำหรับการวัดระดับของเหลวในถังขนาดเล็กหรือในการใช้งานที่ความแม่นยำเป็นสิ่งสำคัญ ในทางกลับกันของเราSLDL5189 เครื่องวัดระดับเรดาร์อุณหภูมิสูงและความดันสูงมีมุมลำแสงกว้างกว่า 12 องศา ทำให้เหมาะสำหรับการวัดระดับของแข็งหรือผงในถังขนาดใหญ่หรือในการใช้งานที่มีสิ่งกีดขวางภายในถัง

เรายังเสนอSLDL5526 เรดาร์คลื่นนำทางด้วยสายเคเบิลคู่ที่ใช้เทคโนโลยีที่แตกต่างในการวัดระดับของเหลวและของแข็ง เครื่องวัดระดับเรดาร์ประเภทนี้ใช้สายเคเบิลหรือแกนเพื่อนำทางสัญญาณเรดาร์ลงไปที่พื้นผิวของวัสดุ ซึ่งสามารถช่วยลดผลกระทบจากเสียงสะท้อนที่ผิดพลาดและปรับปรุงความแม่นยำในการวัด มุมลำแสงของ SLDL5526 ถูกกำหนดโดยรูปร่างและขนาดของสายเคเบิลหรือแกน และสามารถปรับให้เหมาะกับความต้องการเฉพาะของการใช้งานของคุณได้

นอกเหนือจากการเลือกมุมลำแสงที่ถูกต้องแล้ว ยังมีอีกสองสามอย่างที่คุณสามารถทำได้เพื่อให้แน่ใจว่าการวัดที่แม่นยำด้วยเครื่องวัดระดับเรดาร์ของคุณ ขั้นแรก ตรวจสอบให้แน่ใจว่าได้ติดตั้งเสาอากาศอย่างถูกต้อง และเสาอากาศชี้ไปที่พื้นผิวของวัสดุโดยตรง คุณควรหลีกเลี่ยงการติดตั้งเสาอากาศใกล้กับผนังถังหรือวัตถุอื่นๆ มากเกินไป เนื่องจากอาจทำให้เกิดเสียงสะท้อนที่ผิดพลาดได้

ประการที่สอง ตรวจสอบให้แน่ใจว่ามิเตอร์วัดระดับเรดาร์ได้รับการปรับเทียบอย่างถูกต้อง การสอบเทียบเป็นกระบวนการในการปรับมิเตอร์วัดระดับเรดาร์เพื่อให้แน่ใจว่าสามารถวัดได้อย่างแม่นยำ คุณควรปรับเทียบเครื่องวัดระดับเรดาร์ของคุณเป็นประจำ โดยเฉพาะอย่างยิ่งหากคุณใช้งานในสภาพแวดล้อมที่รุนแรงหรือหากเงื่อนไขในถังเปลี่ยนไป

สุดท้าย ตรวจสอบให้แน่ใจว่าคุณใช้เครื่องวัดระดับเรดาร์ประเภทที่ถูกต้องสำหรับการใช้งานของคุณ มีมิเตอร์วัดระดับเรดาร์หลายประเภทให้เลือกใช้ ซึ่งแต่ละประเภทก็มีข้อดีและข้อเสียต่างกันไป ตัวอย่างเช่น เครื่องวัดระดับเรดาร์บางรุ่นได้รับการออกแบบเพื่อใช้ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือความดันสูง ในขณะที่เครื่องวัดระดับเรดาร์อื่นๆ ได้รับการออกแบบมาเพื่อใช้ในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนหรือระเบิดได้ ตรวจสอบให้แน่ใจว่าคุณเลือกเครื่องวัดระดับเรดาร์ที่เหมาะกับความต้องการเฉพาะในการใช้งานของคุณ

โดยสรุป มุมลำแสงเป็นปัจจัยสำคัญที่ต้องพิจารณาเมื่อเลือกเครื่องวัดระดับเรดาร์ มุมลำแสงแคบสามารถให้การวัดที่แม่นยำยิ่งขึ้นในบางการใช้งาน ในขณะที่มุมลำแสงที่กว้างขึ้นอาจจำเป็นในการใช้งานอื่นๆ ด้วยการเลือกมุมลำแสงที่เหมาะสมและปฏิบัติตามคำแนะนำที่ระบุไว้ในบล็อกโพสต์นี้ คุณสามารถมั่นใจได้ว่าเครื่องวัดระดับเรดาร์ของคุณให้การวัดที่แม่นยำและเชื่อถือได้

หากคุณสนใจที่จะเรียนรู้เพิ่มเติมเกี่ยวกับเครื่องวัดระดับเรดาร์ของเรา หรือหากคุณมีคำถามใดๆ เกี่ยวกับการเลือกมุมลำแสงที่เหมาะสมสำหรับการใช้งานของคุณ โปรดอย่าลังเลที่จะติดต่อเรา เรายินดีที่จะช่วยคุณค้นหาโซลูชันที่เหมาะสมกับความต้องการของคุณ

อ้างอิง

• คู่มือการวัดระดับเรดาร์, Emerson Automation Solutions
• เครื่องวัดระดับเรดาร์: หลักการและการประยุกต์ Endress+Hauser
